磁控溅射镀膜的六大应用

栏目:创新应用 发布时间:2021-11-12
磁控溅射方法可用于制备多种材料,如金属、半导体、绝缘子等。它具有设备简单、易于控制、涂覆面积大、附着力强等优点。磁控溅射发展至今,除了上述一般溅射方法的优点外,还实现了高速、低温、低损伤。

 磁控溅射方法可用于制备多种材料,如金属、半导体、绝缘子等。它具有设备简单、易于控制、涂覆面积大、附着力强等优点。磁控溅射发展至今,除了上述一般溅射方法的优点外,还实现了高速、低温、低损伤。

以下是磁控溅射的六大应用



01

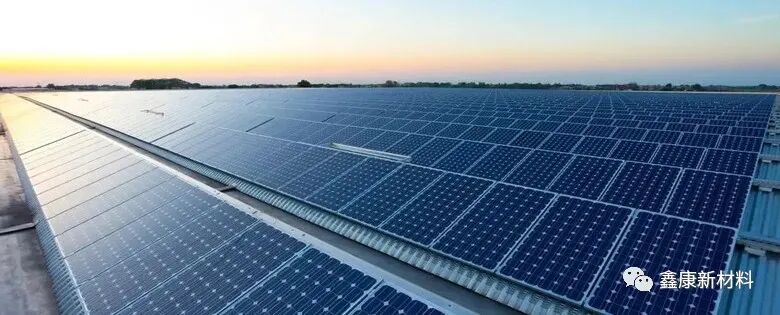

 各种功能薄膜:如具有吸收、透射、反射、折射、偏振等功能。例如,在低温下沉积氮化硅减反射膜以提高太阳能电池的光电转换效率。


02

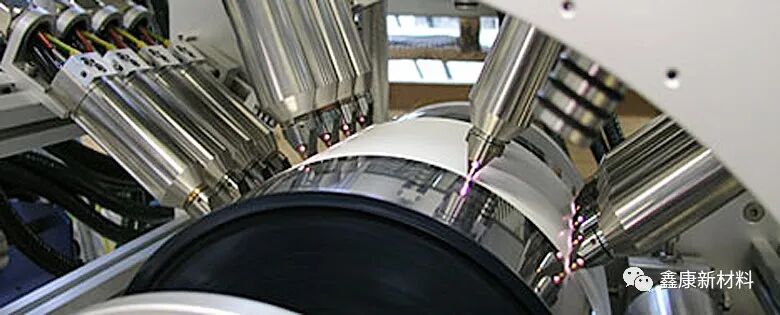

 微电子:可作为非热镀膜技术,主要用于化学气相沉积(CVD)。


03

 装饰领域的应用:如各种全反射膜和半透明膜;比如手机壳、鼠标等。

04

 一些不适合化学气相沉积(MOCVD)的材料可以通过磁控溅射沉积,这种方法可以获得均匀的大面积薄膜。


05

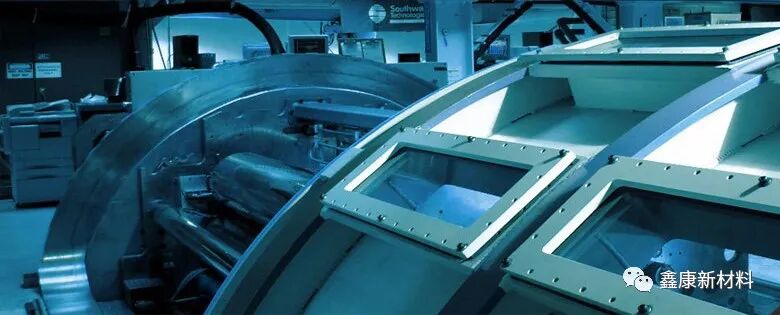

 机械工业:如表面功能膜、超硬膜、自润滑膜等。这些膜能有效提高表面硬度、复合韧性、耐磨性和高温化学稳定性,从而大大提高产品的使用寿命。


06

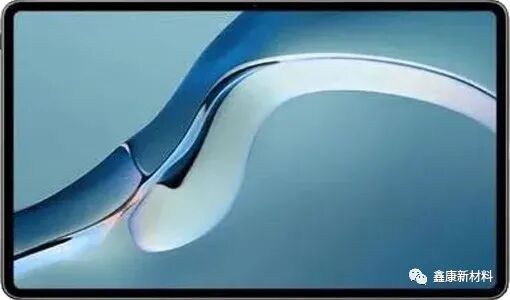

 光领域:闭场非平衡磁控溅射技术也已应用于光学薄膜(如增透膜)、低辐射玻璃和透明导电玻璃。特别是,透明导电玻璃广泛应用于平板显示器件、太阳能电池、微波和射频屏蔽器件和器件、传感器等。

   除上述领域外,磁控溅射在高温超导薄膜、铁电薄膜、巨磁阻薄膜、薄膜发光材料、太阳能电池、记忆合金薄膜的研究中也发挥着重要作用。
